Κάστρο Σκύρου
Πλήρης τρισδιάστατη αποτύπωση του κάστρου με πάνω από 13.000 λήψεις και ακρίβεια καλύτερη των 5 χιλιοστών.
Το βίντεο φορτώνει από το YouTube μόλις πατήσετε αναπαραγωγή. Άνοιγμα στο YouTube
Νέφος σημείων σε 3D
Περίπου 1 εκατομμύριο σημεία με πραγματικό χρώμα. Το νέφος έχει αραιωθεί για να ανοίγει γρήγορα στον browser· το πλήρες είναι πολύ πυκνότερο.
Σύρετε για περιστροφή, ροδέλα ή δύο δάχτυλα για ζουμ, δεξί κλικ ή Shift για μετακίνηση.
Το ζητούμενο

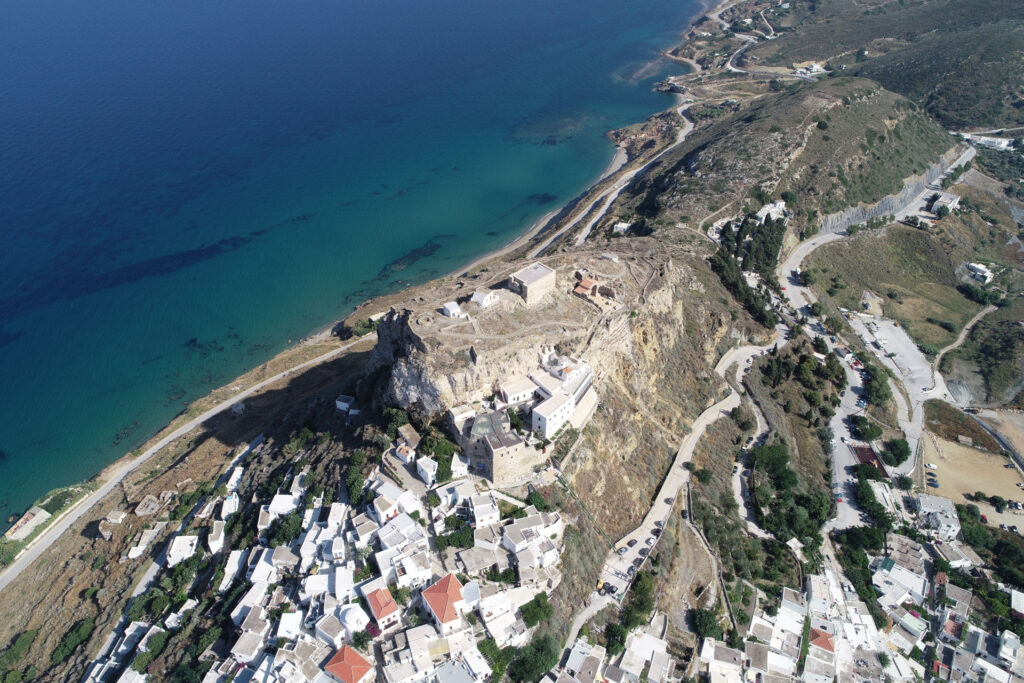

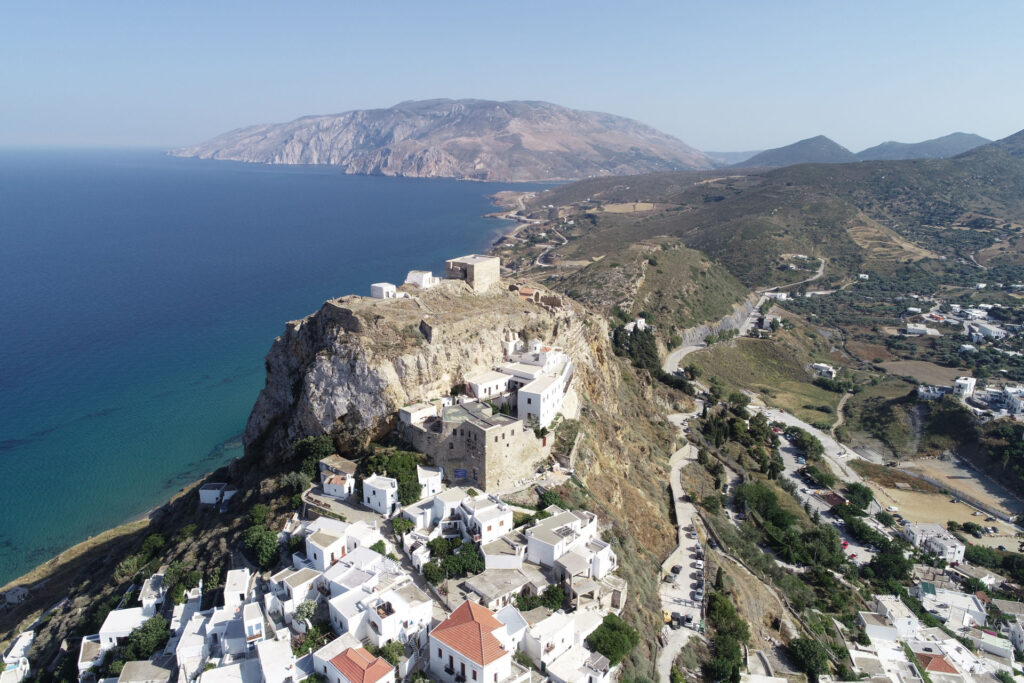

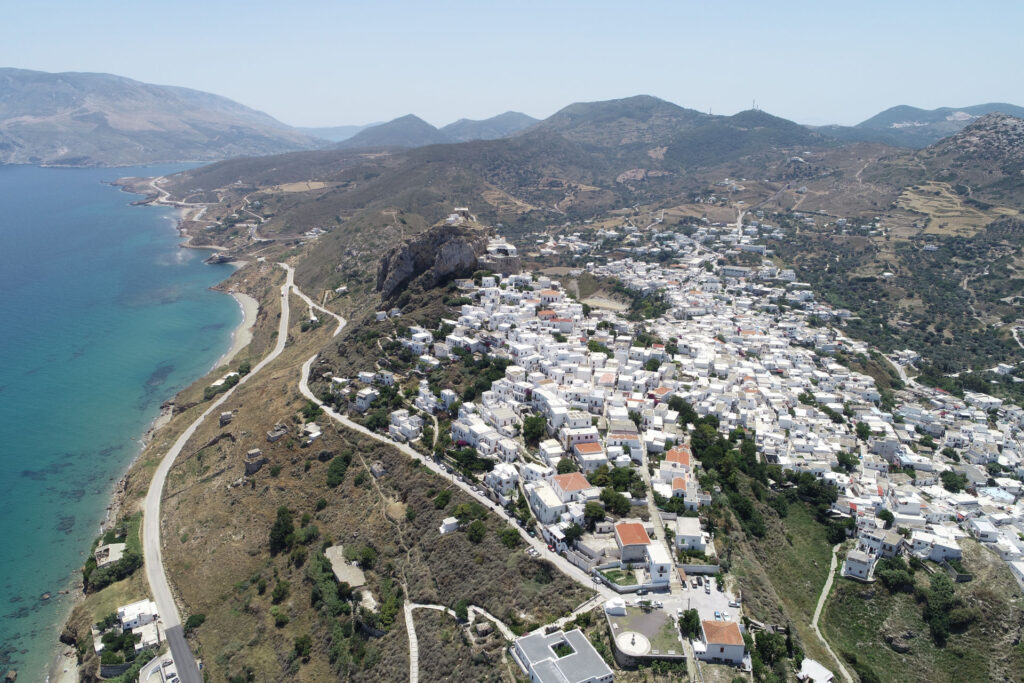

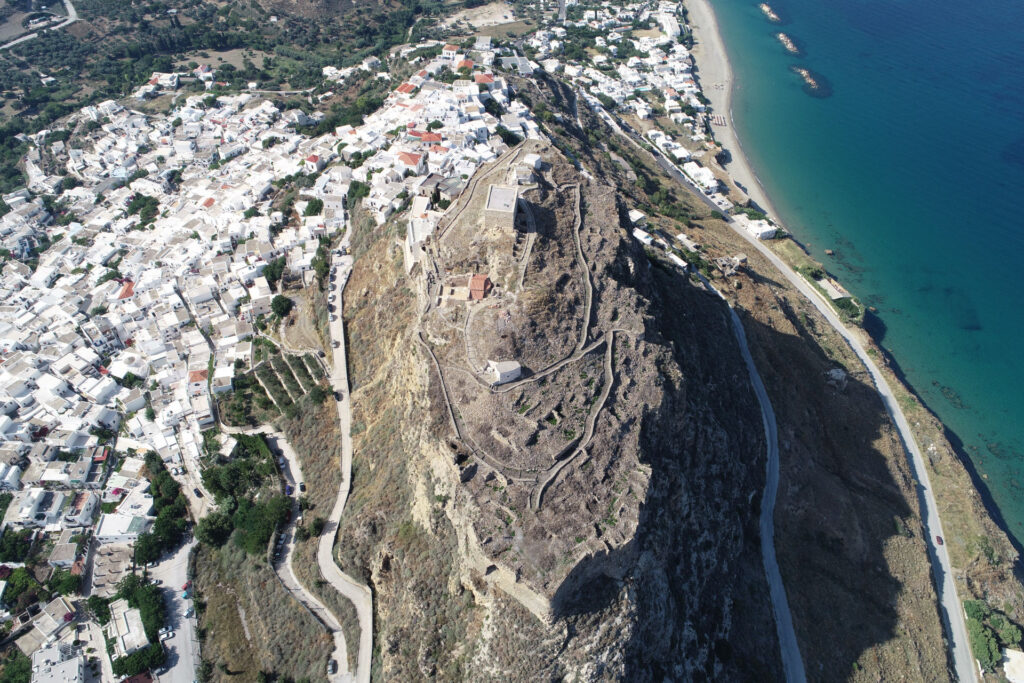

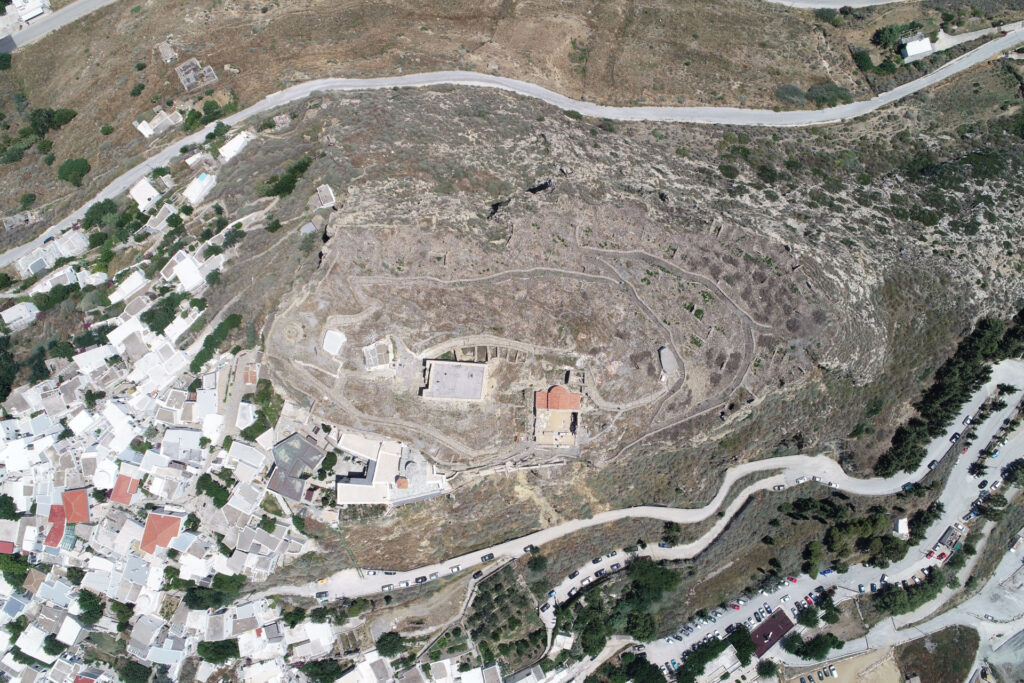

Το κάστρο στέκεται στην κορυφή απότομου βράχου πάνω από τη Χώρα. Τα τείχη είναι ψηλά, τα πρανή απόκρημνα και πολλά τμήματα δεν προσεγγίζονται με ασφάλεια από το έδαφος. Για τις εργασίες προστασίας του μνημείου και τη στερέωση των βραχωδών πρανών κάτω από το Κάστρο και τη Μονή Αγίου Γεωργίου χρειάζονταν σχέδια λεπτομέρειας για κάθε όψη.
Η λύση
Ιδρύσαμε τριγωνομετρικό και πολυγωνομετρικό δίκτυο με GNSS και γεωδαιτικό σταθμό. Πετάξαμε με drone σε χαμηλό ύψος γύρω από κάθε τμήμα των τειχών, με κάθετες και πλάγιες λήψεις, συμπληρώσαμε με επίγειες φωτογραφίες και σαρώσαμε με laser scanner όλο το πάνω μέρος του κάστρου. Όλα τα δεδομένα δέθηκαν στο ΕΓΣΑ87.
Το αποτέλεσμα
Πάνω από 13.000 επίγειες και εναέριες φωτογραφίες, με ανάλυση εδάφους 2 χιλιοστών, και οι σαρώσεις laser έδωσαν νέφος σημείων και μοντέλο με ακρίβεια καλύτερη των 5 χιλιοστών. Παραδώσαμε όψεις, τομές και κατόψεις σε κλίμακα 1:50 και τοπογραφικό διάγραμμα 1:200 και 1:500.
