MAPS Atlas: από τη μέτρηση στο τελικό διάγραμμα

Το MAPS Atlas είναι το λογισμικό που φτιάξαμε στο γραφείο για τα δικά μας έργα. Σε ένα περιβάλλον επεξεργαζόμαστε νέφη σημείων από drone LiDAR και σαρωτές, μοντέλα εδάφους, ορθοφωτογραφίες, σκαναρισμένα σχέδια και τα δεδομένα του Κτηματολογίου, και βγάζουμε παραδοτέα έτοιμα για CAD στο ΕΓΣΑ87 ή στο σύστημα που ζητά το έργο.

Παρουσίαση 38 δευτερολέπτων με πραγματικά δεδομένα από τα έργα μας: Άγραφα, Βέροια, Σκύρος.

50+εργαλεία, από το νέφος σημείων μέχρι το DXF
4 χώρεςΕλλάδα, Κύπρος, Σερβία, Ρουμανία, με τα επίσημα συστήματά τους
Εκατομμύριασημεία ανά νέφος, σε 3D, και πολλά νέφη μαζί
Στο γραφείοτα δεδομένα των έργων σας δεν ανεβαίνουν σε τρίτους

Από το πεδίο στο παραδοτέο

Κάθε έργο περνά από τα ίδια πέντε βήματα. Ο εξοπλισμός είναι δικός μας και η επεξεργασία γίνεται στο γραφείο, με το ίδιο λογισμικό για όλη την ομάδα.

  1. Λήψη στο πεδίο

    Drone με LiDAR L2 και κάμερα P1, σαρωτές FARO και NavVis, σκάφος βυθομετρίας, GNSS, γεωδαιτικοί σταθμοί, χωροβάτης.

  2. Επίλυση

    Στατικές βάσεις GNSS με HEPOS, οδεύσεις και δίκτυα με ελάχιστα τετράγωνα, μετατροπή στο ΕΓΣΑ87 με τους επίσημους κανάβους.

  3. Επεξεργασία

    Καθαρισμός και ταξινόμηση νεφών, μοντέλα εδάφους, ορθοφωτογραφίες, τομές και σχεδίαση στο MAPS Atlas.

  4. Έλεγχος

    Σημεία ελέγχου με αναφορά ακρίβειας κατά ASPRS (RMSE), σύγκριση με παλαιότερες μετρήσεις.

  5. Παράδοση

    Διαγράμματα υπό κλίμακα σε PDF με πινακίδα, DWG/DXF με τα σύμβολά μας, LAZ, GeoTIFF, ECW.

Ένα πραγματικό παράδειγμα: ρέμα στα Άγραφα

Τα δεδομένα από την οριοθέτηση ρέματος στα Άγραφα, όπως τα επεξεργαστήκαμε στο MAPS Atlas.

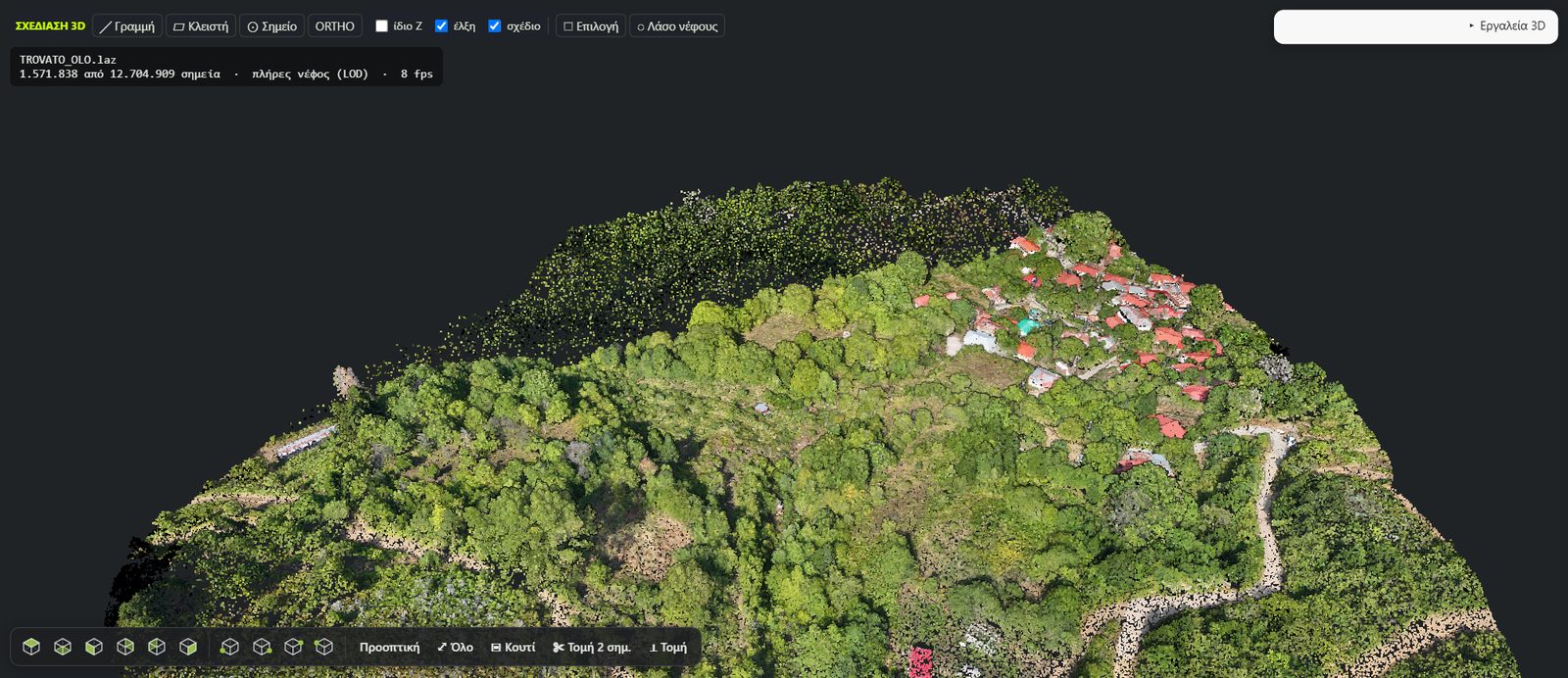

Ο οικισμός και το ρέμα από LiDAR drone: 12,7 εκατομμύρια σημεία με το πραγματικό τους χρώμα.
1 · Νέφος σημείωνΟ οικισμός και το ρέμα από LiDAR drone: 12,7 εκατομμύρια σημεία με το πραγματικό τους χρώμα.

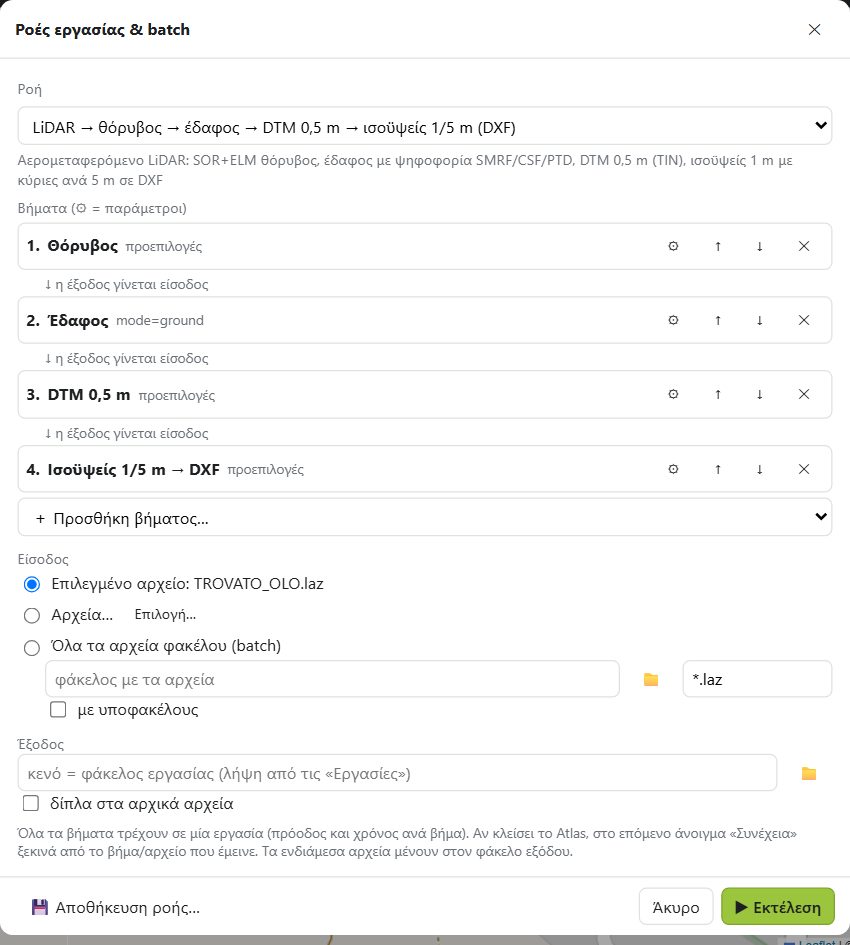

Θόρυβος, έδαφος, DTM και ισοϋψείς σε μία εργασία, με πρόοδο ανά βήμα.
2 · Ροή με ένα κλικΘόρυβος, έδαφος, DTM και ισοϋψείς σε μία εργασία, με πρόοδο ανά βήμα.

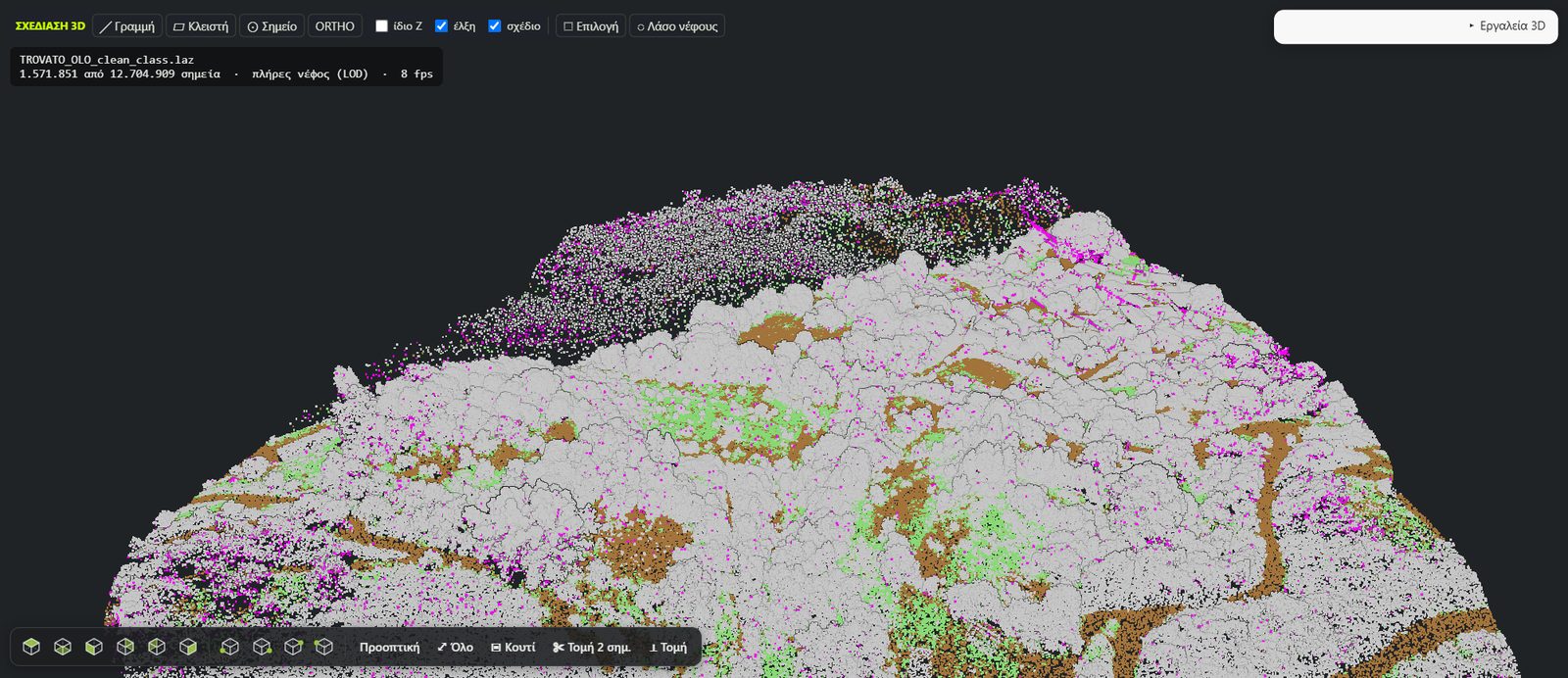

Έδαφος, βλάστηση και κτίρια, με τρεις αλγόριθμους που ψηφίζουν για το έδαφος.
3 · ΤαξινόμησηΈδαφος, βλάστηση και κτίρια, με τρεις αλγόριθμους που ψηφίζουν για το έδαφος.

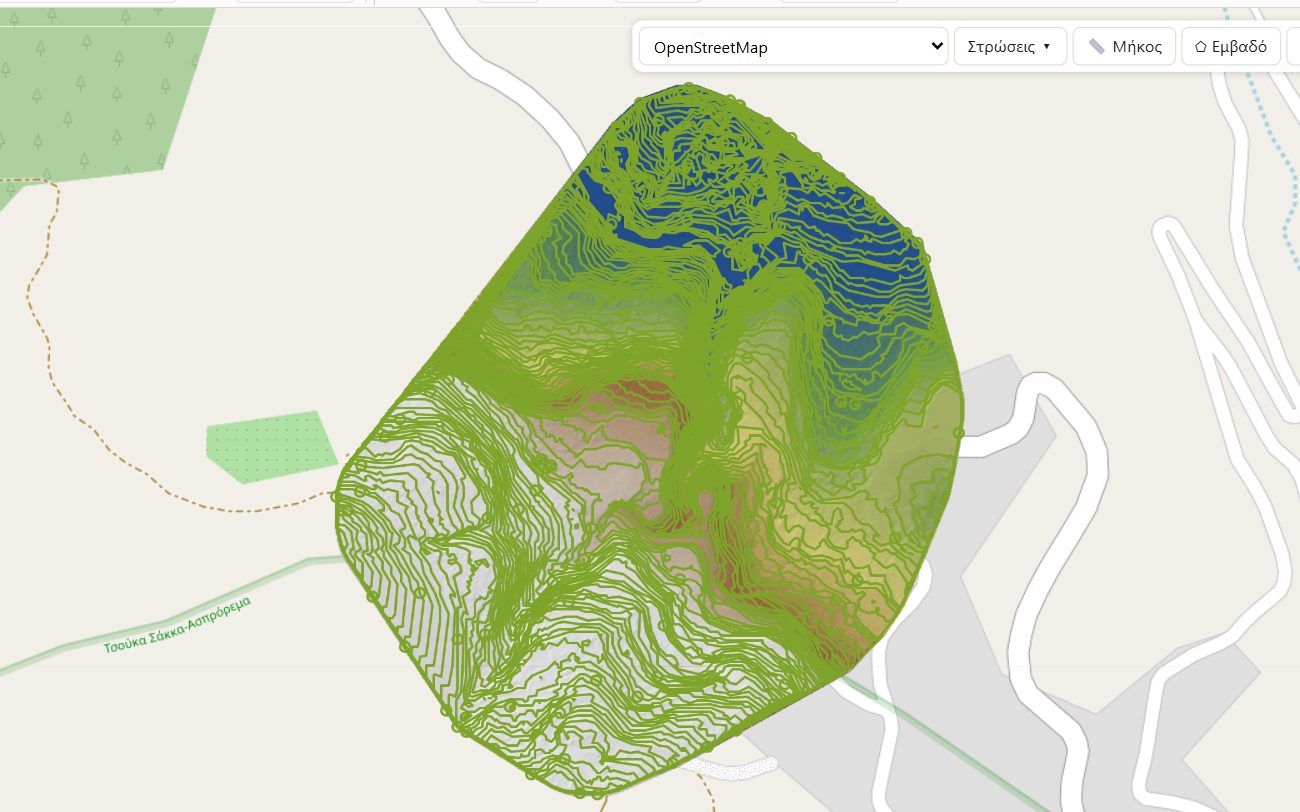

Μοντέλο εδάφους 0,5 m κάτω από το δάσος και ισοϋψείς ανά 1 m σε DXF.
4 · DTM και ισοϋψείςΜοντέλο εδάφους 0,5 m κάτω από το δάσος και ισοϋψείς ανά 1 m σε DXF.
Προφίλ και τομές κατευθείαν από το μοντέλο, για την οριοθέτηση του ρέματος.
5 · ΠροφίλΠροφίλ και τομές κατευθείαν από το μοντέλο, για την οριοθέτηση του ρέματος.

Τι κάνουμε σε κάθε τύπο έργου

Ενδεικτικές ροές εργασίας: ποιον εξοπλισμό χρησιμοποιούμε στο πεδίο, τι κάνουμε στο MAPS Atlas και τι σας παραδίδουμε. Κάθε έργο το σχεδιάζουμε μαζί σας.

Κτίρια, όψεις και εσωτερικοί χώροι

Κτίρια, όψεις και εσωτερικοί χώροι

Στο πεδίο
NavVis MLX για τους εσωτερικούς χώρους, FARO S70 για τις όψεις, drone για τις στέγες, γεωδαιτικός σταθμός για τη σύνδεση στο ΕΓΣΑ87.
Στο MAPS Atlas
Καθαρισμός καθρεπτών και τζαμιών, ένωση όλων των νεφών σε ένα, αυτόματη κάτοψη στο +1 m από το δάπεδο, όψεις «ακτίνων Χ» που δείχνουν τους τοίχους μέσα από βλάστηση και στέγες, τομές σε DXF.
Παραδίδουμε
Κατόψεις, όψεις και τομές σε DWG/DXF, νέφος σημείων, βάση για μοντέλο BIM.
Δείτε ένα τέτοιο έργο
Οδοποιία και γραμμικά έργα

Οδοποιία και γραμμικά έργα

Στο πεδίο
Matrice 400 με LiDAR L2 ή κάμερα P1, φωτοσταθερά με GNSS RTK μέσω HEPOS, γεωδαιτικός σταθμός για τα τεχνικά.
Στο MAPS Atlas
Αυτόματη ταξινόμηση εδάφους, DTM με γραμμές αλλαγής κλίσης, οδική σήμανση από την ένταση του LiDAR, ορθοφωτογραφία, μηκοτομή και χάραξη.
Παραδίδουμε
Οριζοντιογραφία, μηκοτομές και διατομές, DTM, ορθοφωτοχάρτης, σήμανση σε DXF.
Δείτε ένα τέτοιο έργο
Ρέματα και οριοθετήσεις

Ρέματα και οριοθετήσεις

Στο πεδίο
LiDAR από drone, που «βλέπει» το έδαφος μέσα από πυκνή βλάστηση, και GNSS για τα σημεία ελέγχου.
Στο MAPS Atlas
Έδαφος με τρεις αλγόριθμους που ψηφίζουν, DTM 0,5 m, προφίλ και τομές κατευθείαν από το μοντέλο, Κτηματολόγιο, δασικοί χάρτες και Natura στον ίδιο χάρτη.
Παραδίδουμε
Τοπογραφικό οριοθέτησης, διατομές, DTM για την υδραυλική μελέτη.
Δείτε ένα τέτοιο έργο
Οικισμοί και πολεοδομικές μελέτες

Οικισμοί και πολεοδομικές μελέτες

Στο πεδίο
Φωτογραμμετρία με drone σε χαμηλό ύψος για λεπτομέρεια, LiDAR όπου υπάρχει βλάστηση, GNSS για τα φωτοσταθερά.
Στο MAPS Atlas
Ορθοφωτογραφία από το νέφος, περιγράμματα κτιρίων, ισοϋψείς, και πάνω τους Κτηματολόγιο, ρυμοτομικά και παλιά σχέδια γεωαναφερμένα στο ΕΓΣΑ87.
Παραδίδουμε
Ορθοφωτοχάρτες, υπόβαθρα για πολεοδομική μελέτη, τοπογραφικά διαγράμματα.
Δείτε ένα τέτοιο έργο
Λατομεία, χωματουργικά και όγκοι

Λατομεία, χωματουργικά και όγκοι

Στο πεδίο
Drone με RTK και σημεία ελέγχου με GNSS, σε επαναλαμβανόμενες πτήσεις για να φαίνεται η πρόοδος.
Στο MAPS Atlas
Σωροί που εντοπίζονται αυτόματα με το περίγραμμα και τον όγκο τους, σύγκριση μεταξύ δύο μετρήσεων με όγκους εκσκαφής και επίχωσης, ισοϋψείς.
Παραδίδουμε
Πίνακες όγκων, χάρτες διαφορών, ορθοφωτοχάρτης και DTM ανά μέτρηση.
Δείτε ένα τέτοιο έργο
Μνημεία και ιστορικά κτίρια

Μνημεία και ιστορικά κτίρια

Στο πεδίο
Σαρωτής FARO για τις λεπτομέρειες, drone και φωτογραφική μηχανή για το σύνολο, γεωδαιτικό δίκτυο για την ακρίβεια.
Στο MAPS Atlas
Πολλά νέφη μαζί στο 3D, το καθένα στο σύστημά του, με απόκλιση κάτω από 1 mm. Τομές, όψεις και κατόψεις σε όλα τα νέφη μαζί.
Παραδίδουμε
Όψεις, τομές και κατόψεις για τη μελέτη αποκατάστασης, τρισδιάστατο μοντέλο.
Δείτε ένα τέτοιο έργο
Λίμνες, ποτάμια και λιμάνια

Λίμνες, ποτάμια και λιμάνια

Στο πεδίο
Αυτόνομο σκάφος Apache 3 Pro ή βάρκα με SonarMite για τον βυθό, drone και GNSS για την ξηρά.
Στο MAPS Atlas
Βυθός και ξηρά σε ένα ενιαίο μοντέλο, DTM, ισοβαθείς και ισοϋψείς, διατομές όπου τις ζητά η μελέτη.
Παραδίδουμε
Βυθομετρικό διάγραμμα, διατομές, ενιαίο μοντέλο εδάφους και βυθού.
Δείτε ένα τέτοιο έργο
Κτηματολόγιο και παλιά σχέδια

Κτηματολόγιο και παλιά σχέδια

Στο πεδίο
GNSS RTK και γεωδαιτικός σταθμός για τα όρια, με επίλυση οδεύσεων και δικτύων στο γραφείο.
Στο MAPS Atlas
Διανομές, αναδασμοί και παλιά τοπογραφικά γεωαναφέρονται στο ΕΓΣΑ87, τα γεωτεμάχια του Κτηματολογίου κατεβαίνουν σε DXF, μετατροπές από παλιά συστήματα.
Παραδίδουμε
Τοπογραφικά διαγράμματα, συγκριτικά με τίτλους και Κτηματολόγιο, φάκελοι διόρθωσης.

Μέσα στο MAPS Atlas

Ένα περιβάλλον για όλη τη δουλειά του γραφείου, που βελτιώνεται συνεχώς με τις προτάσεις της ομάδας.

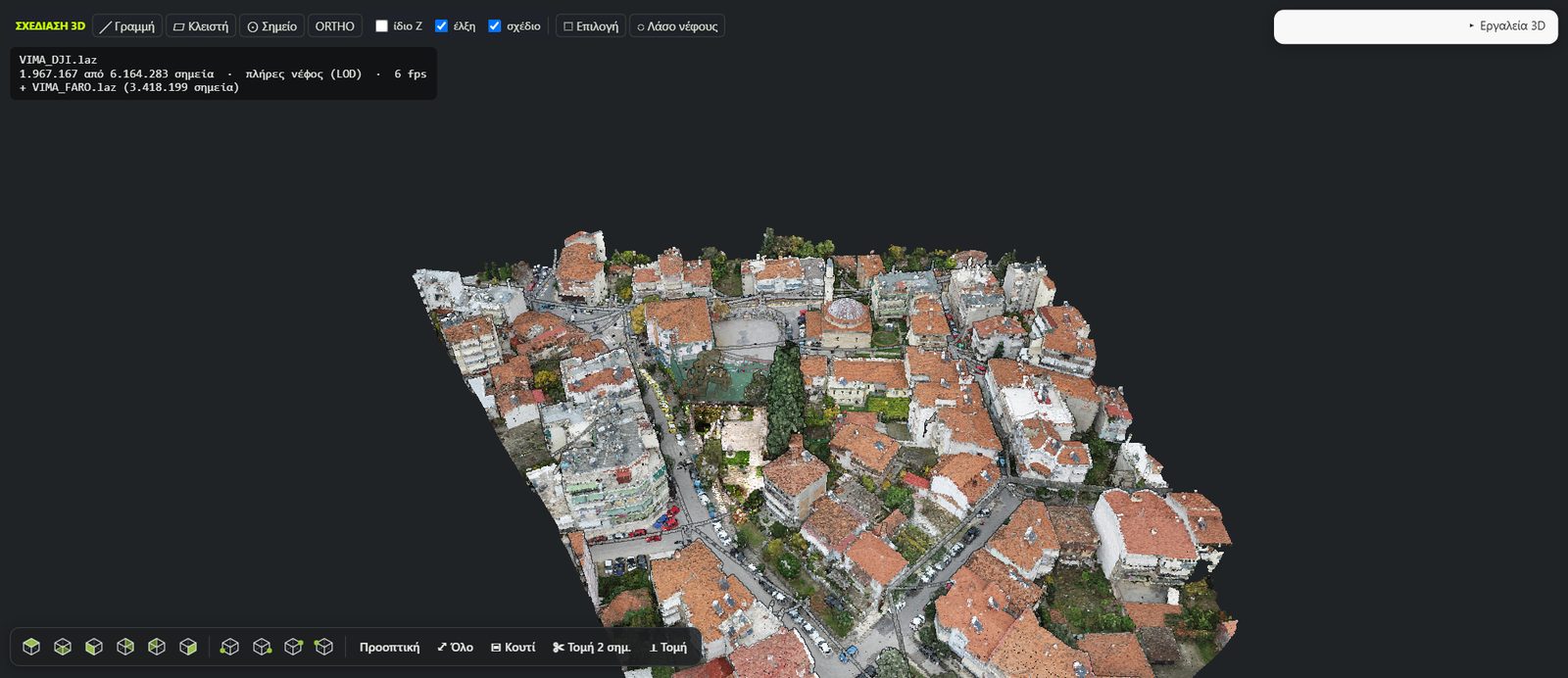

Νέφος σημείων από σαρωτή FARO και drone για το Βήμα του Αποστόλου ΠαύλουΠόλεις και κτίρια

Σαρωτής και drone σε ένα νέφος

Το νέφος του FARO και το νέφος του drone για το Βήμα του Αποστόλου Παύλου στη Βέροια, μαζί στο 3D.

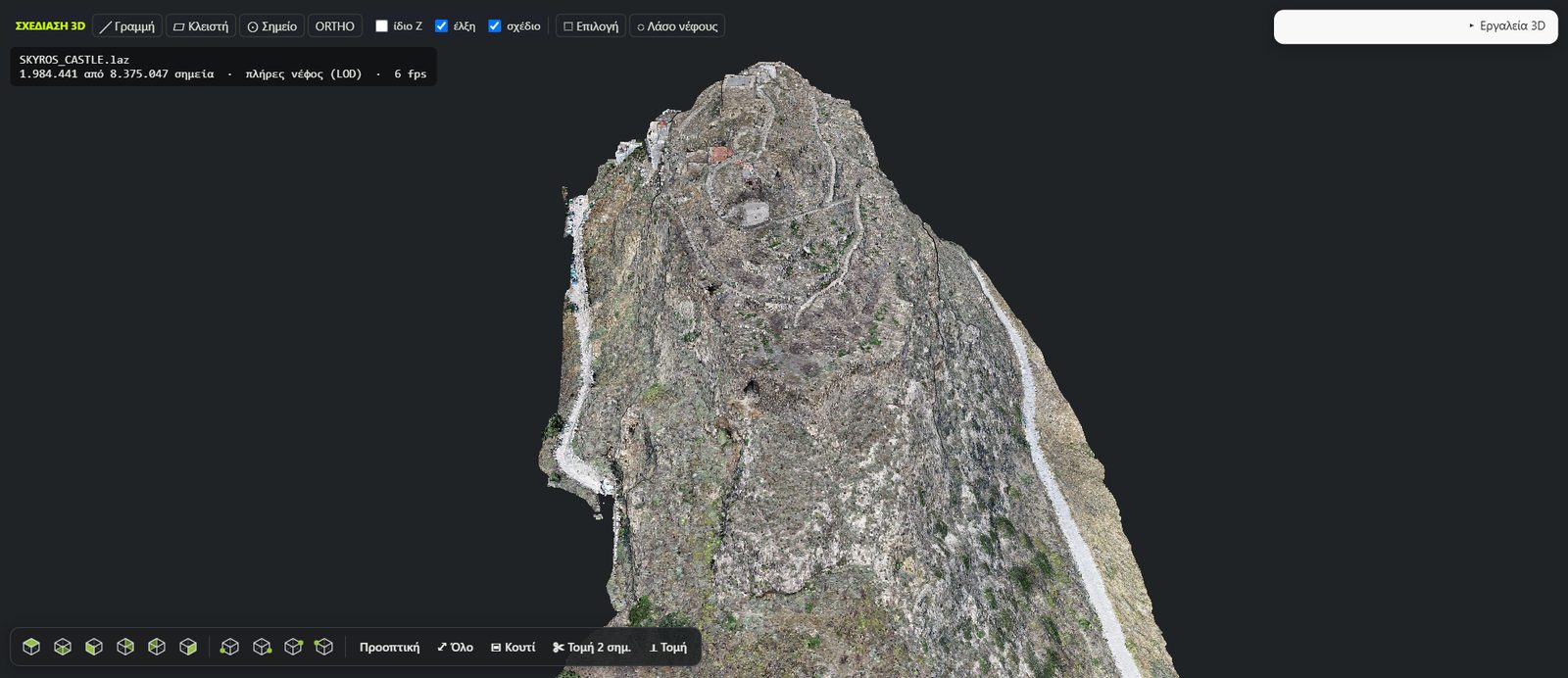

Το Κάστρο της Σκύρου σε 3D στο MAPS AtlasΜνημεία

Το Κάστρο της Σκύρου σε 3D

Εκατομμύρια σημεία με το πραγματικό τους χρώμα, τομές και όψεις από όποια πλευρά χρειάζεται.

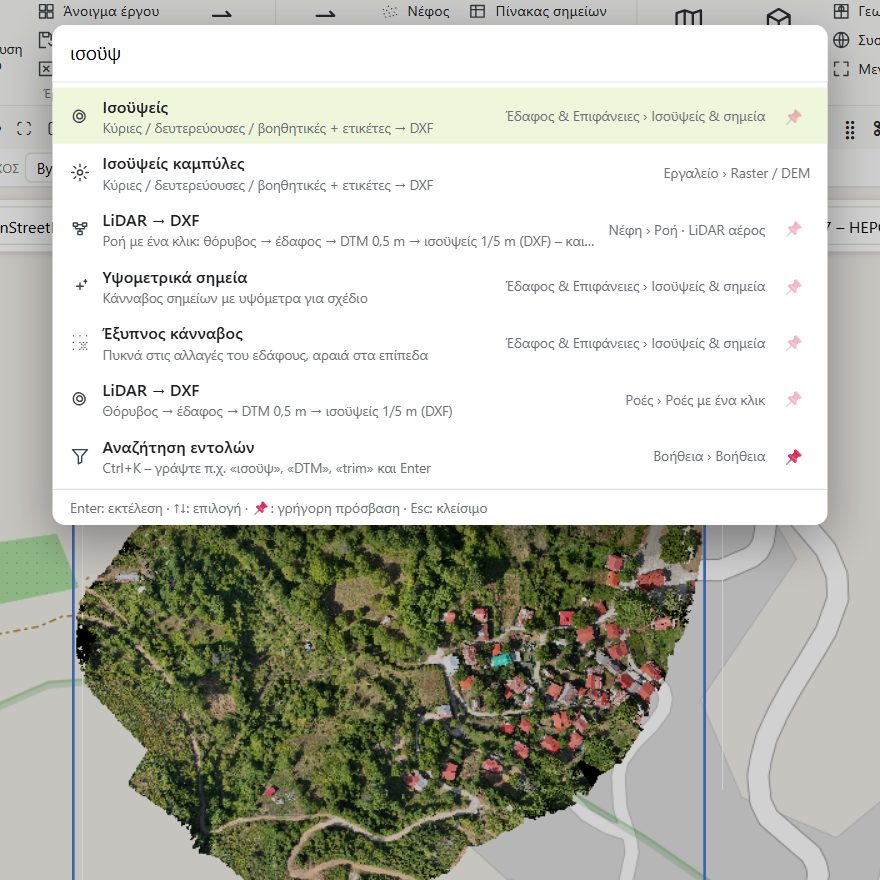

Αναζήτηση εργαλείου με Ctrl+K στο MAPS AtlasΤαχύτητα

Κάθε εργαλείο με Ctrl+K

Αναζήτηση εντολής με μια λέξη, ροές με ένα κλικ και ίδια εργασία σε όλα τα αρχεία ενός φακέλου.

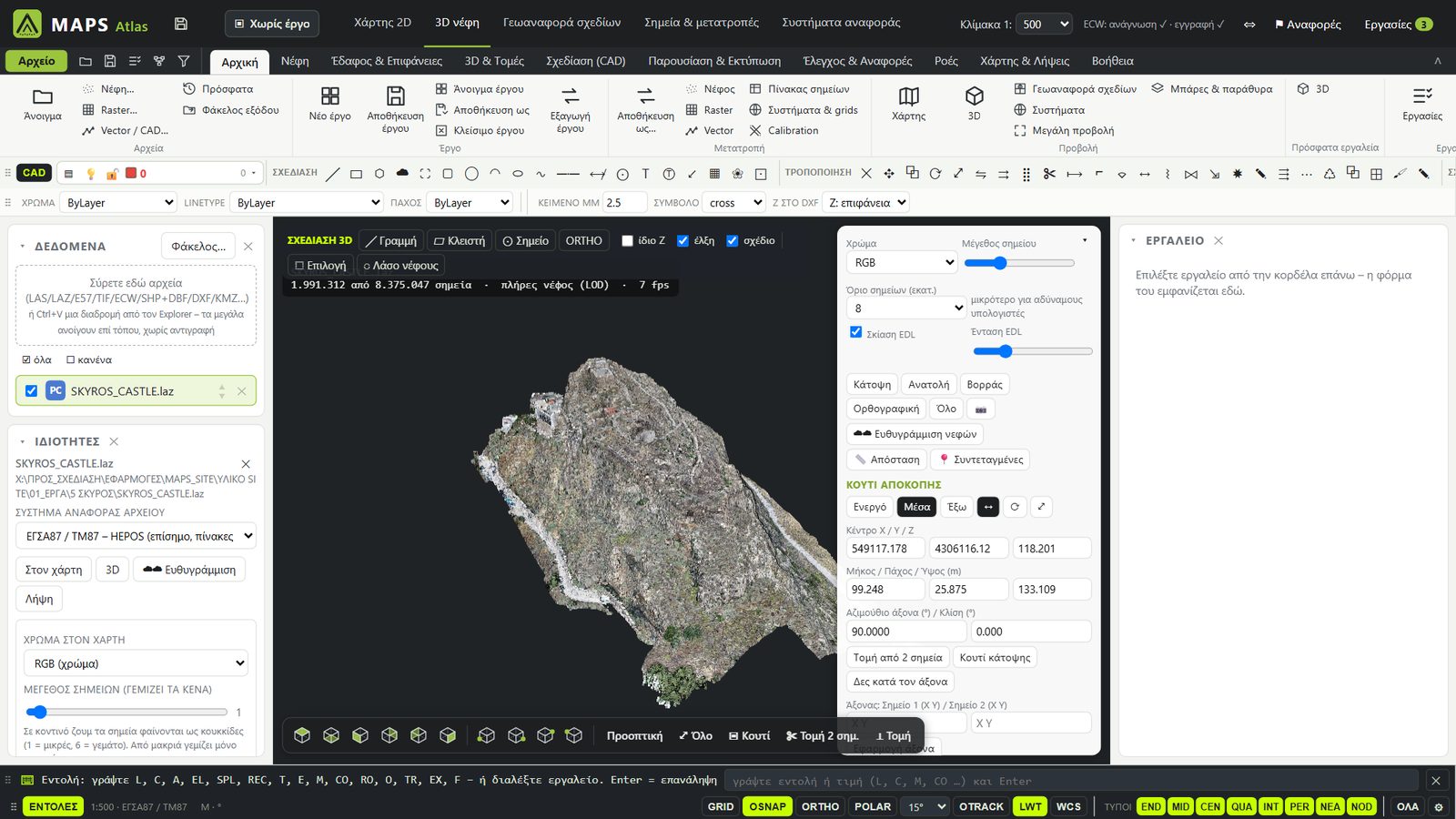

Το περιβάλλον του MAPS Atlas με εργαλεία σχεδίασηςΣχεδίαση

Σχεδίαση σαν στο AutoCAD

Σχεδιάζουμε πάνω στο νέφος και στον χάρτη, με layers, έλξεις, COGO, μηκοτομή, χάραξη και εκτύπωση υπό κλίμακα.

Το MAPS Atlas είναι εσωτερικό εργαλείο της ομάδας μας και δεν διατίθεται. Το χρησιμοποιούμε σε κάθε έργο που αναλαμβάνουμε.
