Οριοθέτηση ρέματος σε ορεινό οικισμό των Αγράφων
Ψηφιακό μοντέλο εδάφους με LiDAR από drone για την υδραυλική μελέτη οριοθέτησης ρέματος, στο πλαίσιο Τοπικού Πολεοδομικού Σχεδίου.
Νέφος σημείων σε 3D
Πατήστε «Μόνο έδαφος» για να δείτε το ανάγλυφο κάτω από τα δέντρα, όπως το καταγράφει το LiDAR. Το νέφος έχει αραιωθεί για να ανοίγει γρήγορα στον browser· το πλήρες έχει 46 εκατομμύρια σημεία.
Σύρετε για περιστροφή, ροδέλα ή δύο δάχτυλα για ζουμ, δεξί κλικ ή Shift για μετακίνηση.
Το ζητούμενο
Το ρέμα περνά μέσα από ορεινό οικισμό, σε υψόμετρο πάνω από 1.000 m και κάτω από πυκνό δάσος. Η υδραυλική μελέτη χρειαζόταν ακριβές ανάγλυφο της κοίτης και των πρανών, που η φωτογραμμετρία δεν μπορεί να δώσει κάτω από τα δέντρα.
Η λύση
Πετάξαμε με τον αισθητήρα LiDAR DJI Zenmuse L2, που καταγράφει έως πέντε επιστροφές για κάθε παλμό: ένα μέρος του σήματος περνά ανάμεσα από τα φύλλα και φτάνει στο έδαφος. Η πτήση δέθηκε σε φωτοσταθερά σημεία μετρημένα με GNSS, και τα σημεία του εδάφους ταξινομήθηκαν χωριστά από τη βλάστηση και τα κτίρια.
Το αποτέλεσμα

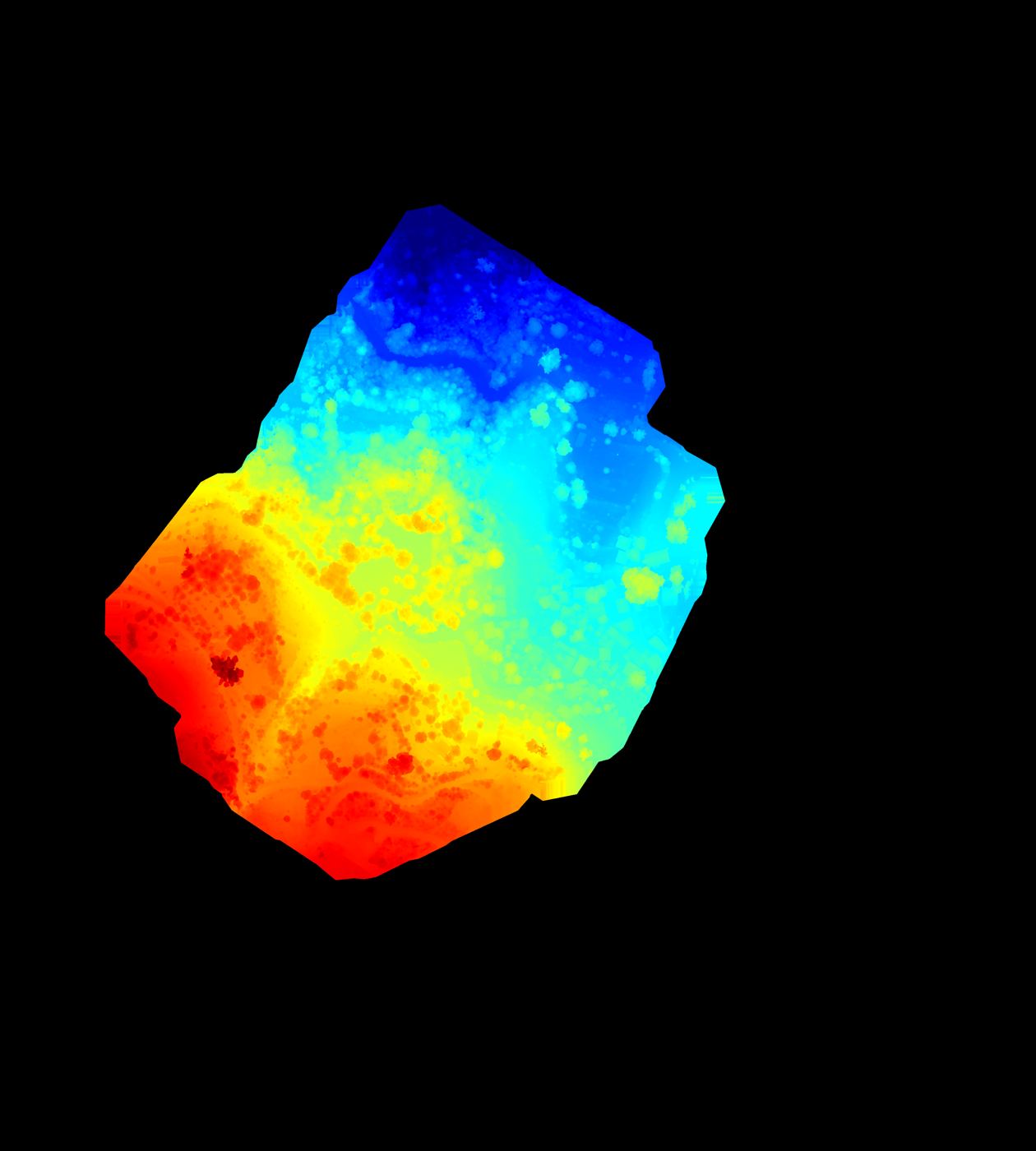

Ψηφιακό μοντέλο εδάφους, ισοϋψείς και ορθοφωτοχάρτης, ως υπόβαθρο για την υδραυλική μελέτη.
